杏耀动力高牌号铸铁｜精密铸造成型与重载零部件智造

高牌号铸铁（包含高牌号灰铸铁、蠕墨铸铁、高强度球墨铸铁）凭借高强度、低形变、高耐热等特性，成为商用车柴油机、工程机械、发电机组等重载动力部件的核心用材。该类材质凝固收缩敏感、石墨组织难控，厚壁部位易出现缩松、渗漏缺陷，制造门槛极高。杏耀动力依托桐林铸造在高端铸铁领域的深厚积淀，搭建专属高牌号铸铁智造体系，尤其在高强度球墨铸铁领域，已成功实现QT900-6牌号的稳定量产，为客户提供高致密、高稳定、高耐久的重载铸铁零部件解决方案。

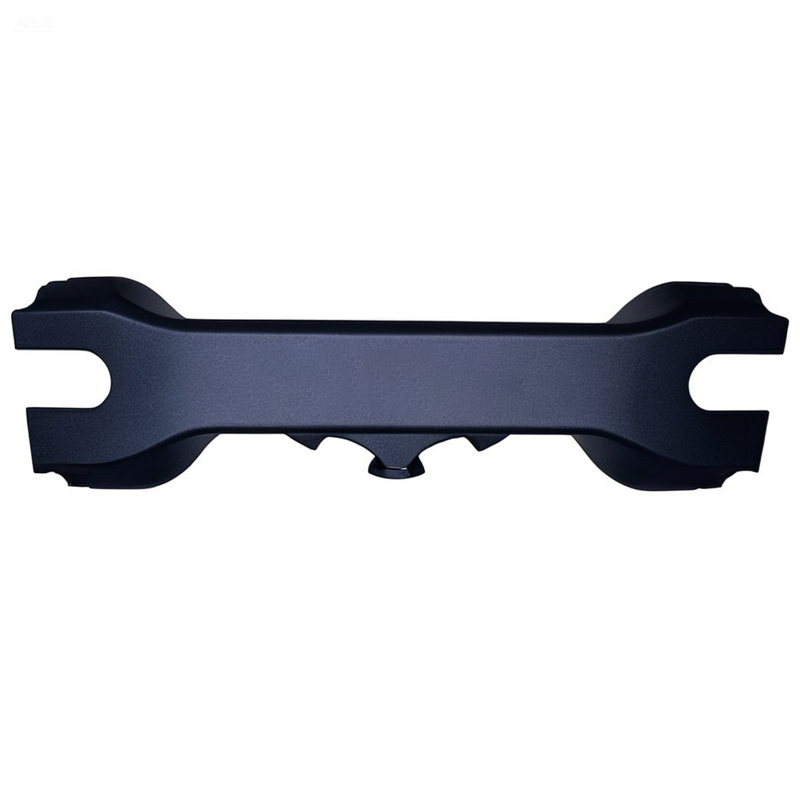

杏耀动力采用CAE铸造仿真技术，针对高牌号铸件复杂壁厚与内腔结构，优化浇道布局与充型节奏，构建合理温度梯度。搭配模块化树脂砂组芯工艺，实现复杂内腔精准装配，均匀型腔刚度，从源头规避卷渣、缩孔、变形缺陷。以QT900-6桥壳为例，通过仿真精准预测了壁厚仅10mm部位的凝固行为，有效预防了缩松倾向，保障批量生产的精度与品质一致性。
针对铸铁收缩大、厚壁（及薄壁高强件）补缩难的痛点，杏耀动力采用底部立式浇注工艺，铁液层流平稳充填，无紊流、无氧化卷渣。依托自上而下的正向凝固梯度，形成稳定补缩通道，大幅降低孔隙、疏松缺陷。在QT900-6量产中，该工艺成功解决了大尺寸薄壁件（桥壳壁厚仅10mm）极易出现的缩松与变形问题，使铸件致密度、刚性与气密性显著提升，满足重载高温交变工况。

杏耀动力采用标准化铸铁冶金管控，出铁温度1520-1550℃，孕育处理温度1480-1420℃。通过炉前精炼除气、随流瞬时孕育，细化石墨形态、均匀基体组织，改善组织偏析。针对QT900-6这一突破性牌号，技术团队历经14轮迭代、上百种方案验证，建立了从化学成分、球化孕育到冷却参数的精准控制模型，最终实现抗拉强度 ≥880MPa、屈服强度 ≥540MPa、延伸率 ≥5.5% 的力学指标，远超国家标准QT900-2（延伸率仅2%），达成了超高强度与高塑性的罕见平衡。

针对铸铁易应力变形的特性，所有铸件均采用去应力退火工艺（500-550℃保温2-8小时，炉冷），释放内应力、稳定金相与尺寸精度。核心部位经精密机加工严控公差，配套水压气密、金相分析、力学检测、无损探伤全维度检验。在QT900-6产品（如新能源重卡桥壳、风电齿轮箱部件）的检测中，批次一致性及气密性均满足严苛装机标准，充分验证了杏耀动力的过程控制能力。
杏耀动力可柔性量产高牌号灰铁、蠕墨铸铁、高强度球铁铸件，适配新品研发、小批量定制、大批量生产需求。全链路自主完成铸造、热处理、精加工与检测，产品广泛配套商用车动力（特别是新能源重卡桥壳）、工程机械、发电机组、船舶、重载农机及风电齿轮箱等领域，
杏耀动力持续迭代高牌号铸铁冶金、成型及质控工艺，无论是传统高牌号灰铁、蠕墨铸铁，还是代表行业前沿的高强韧球墨铸铁，杏耀动力均能提供从材料设计到量产交付的一站式可靠方案。
